順流式磁選機工作原理圖，運轉速度較小的話，精礦質量肯定也會受到一定程度的影響。合理控制干式磁選機設備的給料層厚度。它同被處理原料的粒度和磁性顆粒含量有關，處理粗顆粒一般給料層比細粒厚些。處理粗粒級礦時給礦層厚度為大顆粒的1.5倍左右。處理中粒級可達大顆粒的4倍左右，而對細粒級物料時可達10顆粒的厚度。原料中磁性物料含量不高時，給礦層應薄些。如果過厚則處在下層的磁性顆粒受到上層物料的壓力，磁力吸不起來而引起回收率下降。磁性顆粒含量高時，給礦層則可厚些。

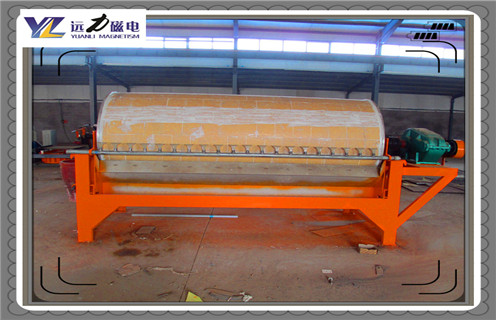

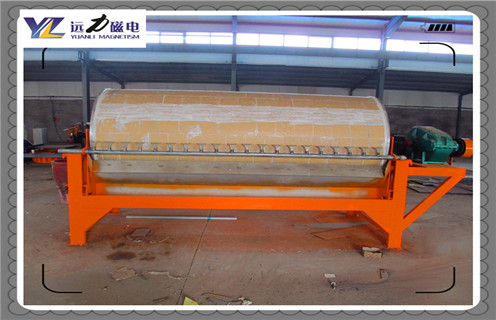

一、順流式磁選機工作原理圖

1、磁性顆粒在高速旋轉的動態磁場中，除隨皮帶向前運動外，自身同時作翻轉運動，其翻轉次數數十倍于常規磁選機。翻轉過程能夠將形成的磁鏈、磁團以及物理性團塊打散，夾雜其中的脈石在團聚—打散—團聚—再打散的過程中從磁團中脫離出來，在重力和離心力的作用下進入非磁性物料斗。

2、而磁性顆粒因受到磁場力的作用，被吸附在磁筒表面，隨皮帶前行，繼續參與分選。磁系旋轉速度越快、磁極數越多，磁性顆粒在分選空間的翻轉次數就越高，料層翻動就越劇烈，磁團打散次數就越多，脈石夾雜就越小，分選效果就越好。

3、當磁性顆粒隨皮帶運動到達磁性物料斗區，隨著皮帶運動逐漸遠離磁場，落入磁性物料斗，分選過程完成。
